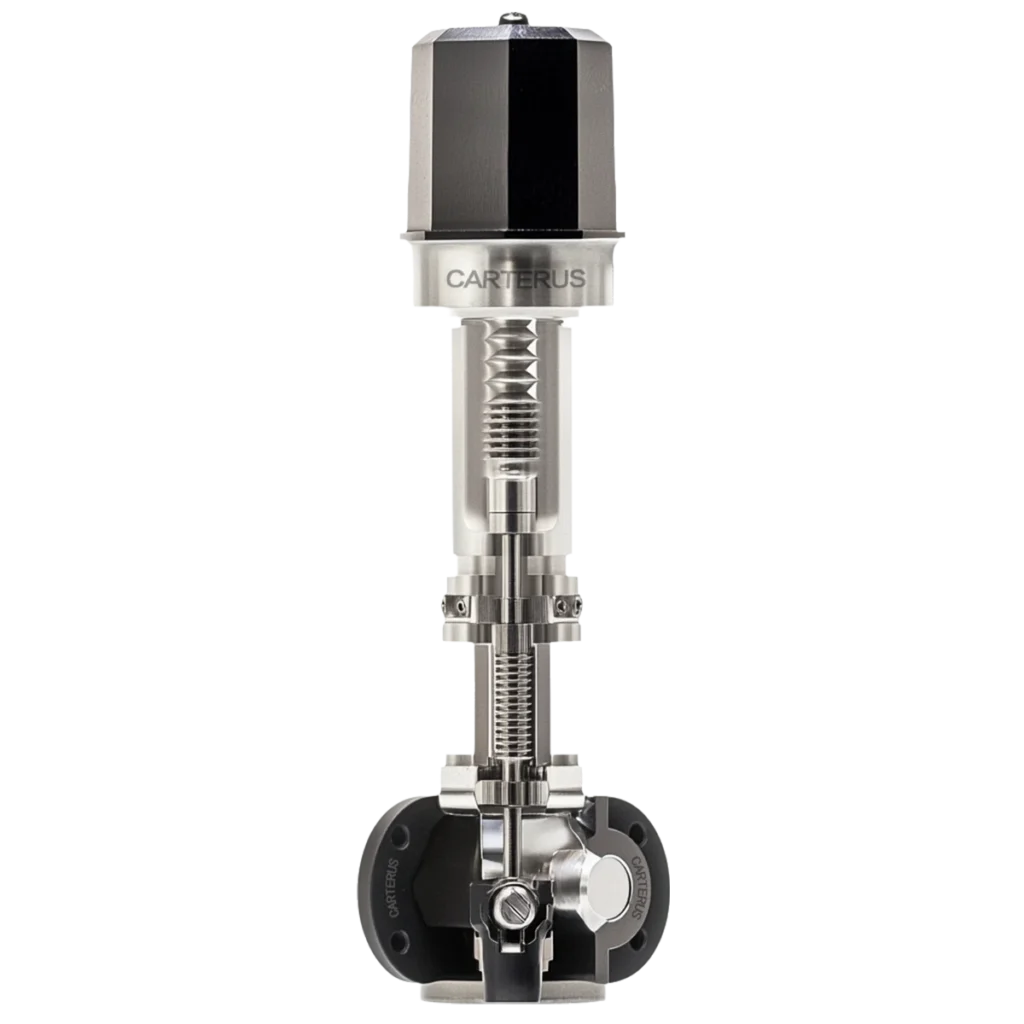

3-weg meng- en verdeelregelklep

Een efficiënte oplossing voor temperatuurregeling met één ventiel voor twee functies, waardoor de prestaties van het warmtewisselsysteem worden geoptimaliseerd.

Warmtewisselaars
Luchtbehandelingsunits
Stadsverwarming
Industrieel mengen

CVC-300M

Waarom kiezen voor de CVC-300M?

Dubbele functie in één klep: Een enkele klep kan zowel mengen als omleiden, wat het systeemontwerp vereenvoudigt en de apparatuur- en installatiekosten verlaagt.
Nauwkeurige regeling: Biedt lineaire en gelijk percentage stroomkarakteristieken voor een nauwkeurige temperatuurregeling, waardoor de energie-efficiëntie en het comfort van het systeem worden verbeterd.
Betrouwbare afsluiting: Zorgt voor een strakke afsluiting op beide poorten, waardoor de prestaties onder verschillende omstandigheden stabiel blijven en de levensduur van het systeem wordt verlengd.

Materiaal	EN-JL1040 (Gietijzer) EN-JS1049 (nodulair gietijzer) 1.0619+N (Koolstofstaal) 1.4408 (roestvrij staal 316L)
Temperatuur	-10°C tot 300°C (14°F tot 572°F) voor EN-JL1040 -10°C tot 350°C (14°F tot 662°F) voor EN-JS1049 -60°C tot 450°C (-76°F tot 842°F) voor 1,0619+N -60°C tot 400°C (-76°F tot 752°F) voor 1.4408
Druk	PN 16 / Klasse 150 (16 bar / 232 PSI) PN 25 / Klasse 300 (25 bar / 363 PSI) PN 40 / Klasse 300 (40 bar / 580 PSI)
Aansluiting	Flens
NPS	1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″, 5″, 6″
DN	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150
Medium	Koelwater, koelpekel, warm water, heet water, stoom, gas, enz.

Belangrijkste kenmerken

3-weg meng- en omleidingsfunctie
Eén klepbehuizing kan zowel mengen als omleiden, waardoor de lay-out van leidingen wordt vereenvoudigd en het systeem minder complex wordt.
Geoptimaliseerd voor temperatuurregelingssystemen
Ontworpen voor nauwkeurige temperatuurregeling in warmtewisselings- en HVAC-systemen, ter verbetering van de thermische efficiëntie en operationele stabiliteit.
Lineaire en procentuele stroomkarakteristieken
Biedt selecteerbare flowkarakteristieken voor nauwkeurige modulatie en responsieve regeling onder verschillende belastingsomstandigheden.
Afsluiter met dubbele poort
Zorgt voor een betrouwbare afdichting op beide poorten, waardoor het systeem stabiel blijft presteren en er geen cross-flow lekkage optreedt.
Kostenefficiënt systeemontwerp
Vervangt meerdere klepconfiguraties, waardoor de apparatuur-, installatie- en onderhoudskosten dalen.
Brede materiaalselectie
Verkrijgbaar in gietijzer (EN-JL1040), nodulair gietijzer (EN-JS1049), koolstofstaal (1.0619+N) en roestvast staal 316L (1.4408) om te voldoen aan diverse toepassingsvereisten.
Breed temperatuurbereik
Werkbereik van -60°C tot 450°C afhankelijk van de materiaalselectie, geschikt voor verwarming, koeling en industriële procestoepassingen.
Meerdere drukwaarden
Verkrijgbaar in PN16, PN25 en PN40 / Klasse 150-300, en ondersteunt veeleisende industriële omstandigheden.
Flexibel maatbereik
NPS maten van 1/2” tot 6” (DN 15-150) voor compatibiliteit met een groot aantal leidingsystemen.
Ontwerp flensverbinding
Standaard flensaansluitingen voor een veilige installatie en eenvoudige integratie in bestaande systemen.
Geschikt voor verschillende media
Ontworpen voor koelwater, pekel, heet water, stoom, gas en andere procesvloeistoffen.
