モレキュラーシーブでバタフライバルブが故障する理由とその防止策

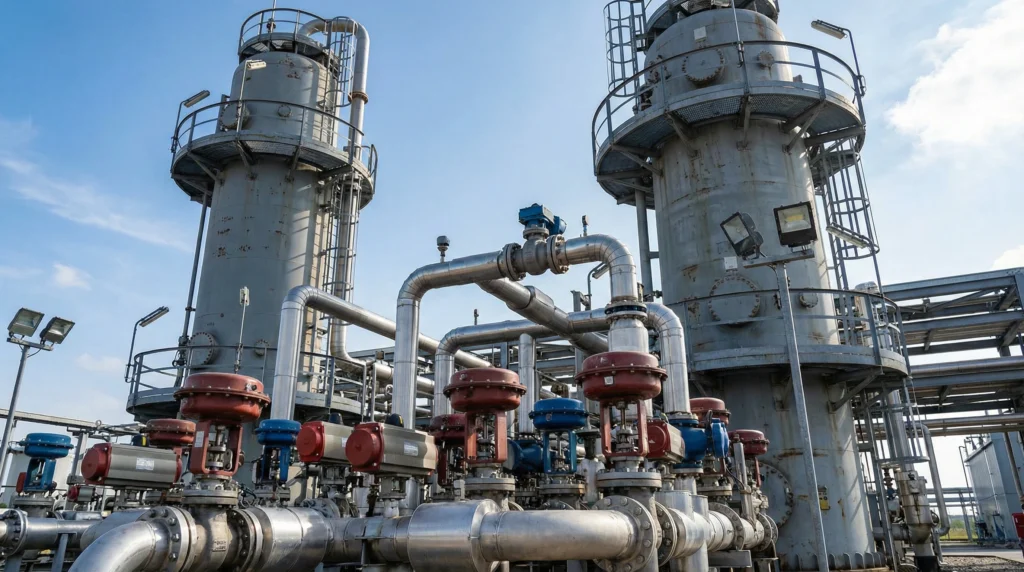

ガス処理において、モレキュラーシーブ脱水ほど急速にアイソレーションバルブを破壊するアプリケーションはほとんどありません。LNGプラントでの天然ガスの乾燥、エチレン施設での分解ガスの精製、空気分離ユニットでの水分除去のいずれにおいても、これらの吸着床を制御する切替バルブは機械的摩耗を促進するように設計された環境で作動します。.

これらのバルブが故障した場合、その結果は即座に深刻なものとなる。切替バルブが漏れると、湿った未処理のガスが活性吸着床をバイパスして再生床に入り、最悪の場合は下流に進んでしまいます。LNGのような極低温アプリケーションでは、脱水ユニットをバイパスする微量の水分でさえ、メイン極低温熱交換器（MCHE）に到達すると凍結し、圧力低下、流量制限を引き起こし、最終的には除霜のためにコストのかかるプラントのシャットダウンを余儀なくされます。.

何十年もの間、従来のバタフライバルブでは対応できなかったため、エンジニアはこのサービスにライジングステムボールバルブ(RSBV)を指定していました。今日、先進的な1/4回転技術、特にトリプルオフセットバルブ（TOV）やシックスエクセントリックデザインは、重量、設置面積、資本コストを削減するために指定されることが多くなっています。しかし、このサービスにおいて間違ったタイプのバタフライバルブの故障を適用すると、早期の故障が保証されます。.

この記事では、モレキュラーシーブの過酷な使用条件を検証し、従来のバタフライバルブの5つの主な故障モードを分解し、最新の金属対金属シートのマルチエセントリックデザインがどのように生き残るように設計されているかを説明します。.

温度スイング吸着（TSA）の過酷な環境

なぜバルブが故障するのかを理解するには、まずバルブが制御しているプロセスを理解する必要がある。モレキュラーシーブ（しばしばモルシーブと呼ばれる）は、その微細な孔に水分子を捕捉するために、硬い粒状の吸着剤、典型的にはゼオライトタイプ4Aまたは5Aを利用する。.

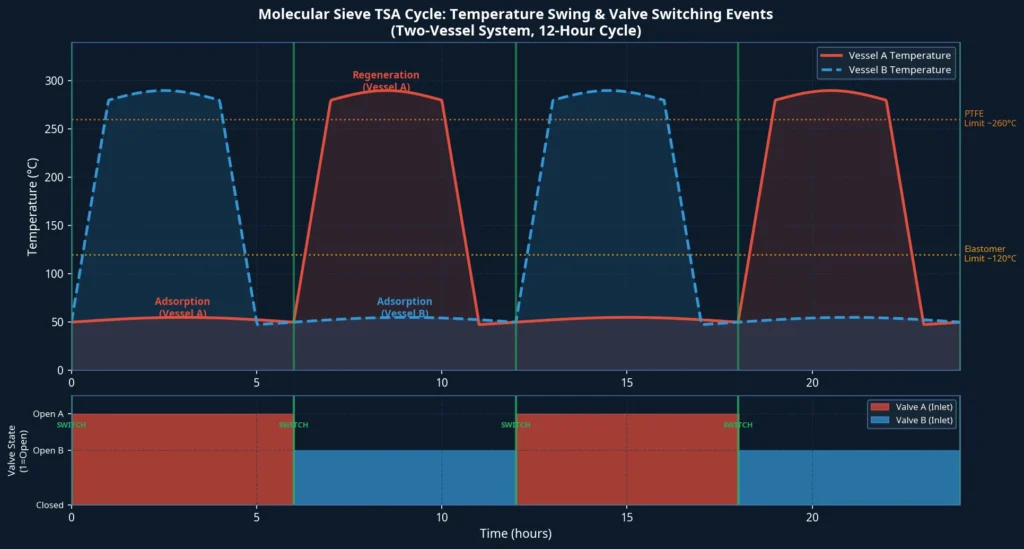

吸着はバッチプロセスであるため、プラントは複数の容器にまたがる温度スイング吸着（TSA）サイクルを利用する。1つの容器が常温で流入ガスストリームを積極的に脱水している間、別の容器は高温で乾燥したガスを逆に流すことによって再生され、捕捉された水分を追い出す。一旦再生された容器は、アクティブなサービスに戻る前に冷却されなければならない。.

このサイクルは、スイッチング・バルブにとって独特の破壊的な作動条件の組み合わせを生み出す：

極端な熱サイクル
吸着段階では、バルブは常温付近（通常40℃～80℃）で作動します。再生段階では、200℃～315℃（392°F～600°F）の高温ガスにさらされます。この巨大な熱デルタは急速に繰り返し発生し、バルブ構成部品の著しい熱膨張と熱収縮を引き起こします。.

高周波動作
一般的なモル・シーブ・ユニットは8～12時間ごとにサイクルするため、切替バルブは1日に3～4回作動することになる。アグレッシブなプロセスでは、サイクルタイムがもっと短くなり、1日当たり24回になる場合もあります。標準的なメンテナンス間隔である3年から5年の間に、一つのバルブが何千回もストロークすることになります。.

研磨粒子汚染
ゼオライト吸着ビーズは硬く、モース硬度は約5で、アパタイトや歯のエナメル質に似ています。時間の経過とともに、熱応力と圧力変動がこれらのビーズを破壊し、劣化させ、微細で研磨性の高い粉塵をガス流に放出します。この粉塵はバルブ内部で研磨剤として作用します。.

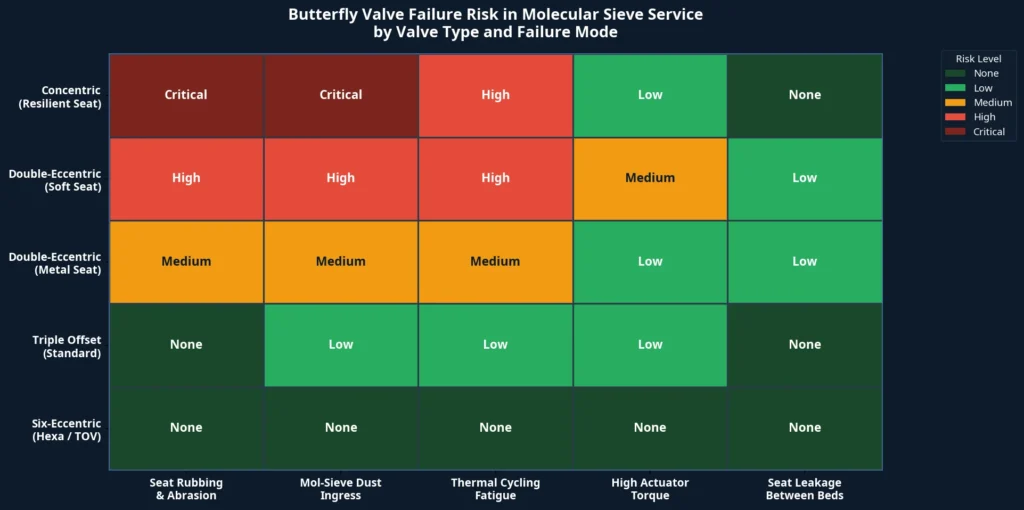

従来のバタフライバルブの5つの故障モード

同心（ゼロオフセット）またはダブルエセントリック（高性能）バタフライバルブがモルシーブサービスに設置された場合、通常数ヶ月以内に故障します。故障のメカニズムは予測可能で、バルブの形状とプロセス条件の相互作用に直接結びついています。.

1.エラストマーとポリマーの劣化

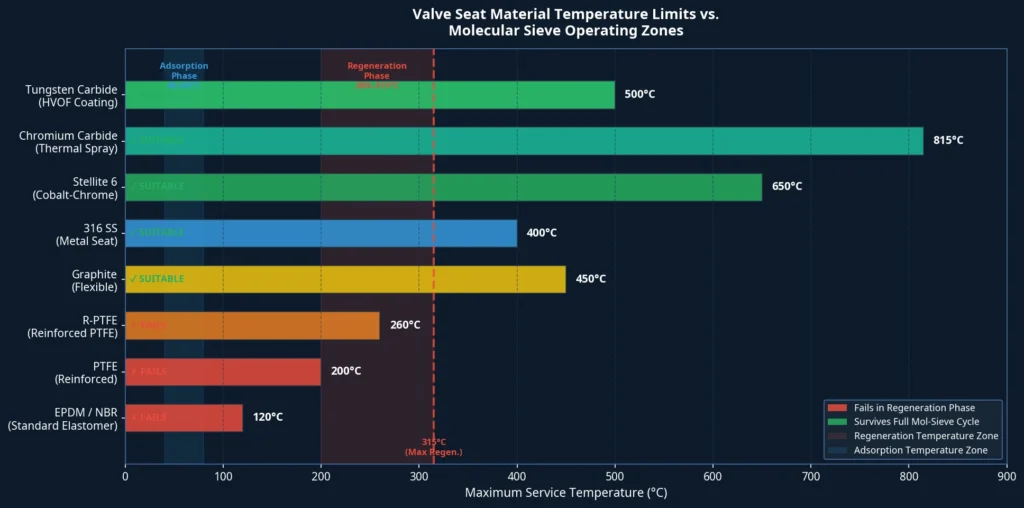

標準的なバタフライバルブの最も直接的な故障原因は、シート材料の熱破壊である。同心バタフライバルブは、エラストマーシート（EPDM、NBR、BUNA-Nなど）に依存しており、このシートは120℃を超えると劣化し、硬化し、弾性を失います。315℃をピークとするモルシーブ再生サイクルでは、これらのシートは急速に破壊されます。.

ダブル・エセントリック・バルブは、高温に対応するため、強化PTFE（R-PTFE）シートを利用することが多い。PTFEは耐薬品性に優れるが、一般的に約260℃が限界で、持続的な機械的負荷がかかると「コールドフロー」やクリープの影響を非常に受けやすい。高いシール応力と300℃の熱サイクルの組み合わせにさらされると、PTFEシートは永久的に変形し、その結果、シャットオフ機能が完全に失われます。.

2.研磨シートの摩耗とギャリング

ダブル・エセントリック・バルブには、温度に耐える金属シートが装備されていても、磨耗に対して非常に脆弱であることに変わりはない。.

二重偏心設計では、ディスクは、閉じる前の最後の数度の回転にわたってシートとの摺動接触を維持します。ガス流に研磨性のゼオライト粉塵が含まれていると、この摺動段階でディスクエッジと金属シートの間に粒子が噛み込まれます。その結果、摩擦が砥石のように作用し、シール面に傷をつけ、カジリを引き起こし、金属同士のシールに必要な精密仕上げを急速に破壊します。.

3.粉塵の侵入とベアリングの焼き付き

モルシーブダストは着座面にダメージを与えるだけでなく、バルブ内のあらゆる空洞に入り込みます。従来のバタフライバルブは、シートリングの後ろに空洞があり、シャフトとブッシングの周りに隙間があります。.

シャフトのベアリングに研磨粉が堆積すると、摩擦抵抗が劇的に増加します。このため、作動トルクが急上昇し、アクチュエーターがより強く働くことを余儀なくされます。最終的には、ベアリングが完全に焼き付き、バルブの完全な開閉ができなくなります。不完全な閉鎖は、吸着剤ベッド間のクロスコンタミネーションを引き起こし、一方、不完全な開放は、プロセス効率を低下させる流量制限を生じさせます。.

4.熱膨張ジャミング

金属は加熱されると膨張し、合金によって膨張率が異なる。典型的な炭素鋼のバルブ本体とステンレス鋼のディスクでは、吸着から再生への250℃のスイング中、熱膨張率が異なります。.

連続的な干渉嵌合(同心円弁など)またはスライディングコンタクト(ダブルエセントリック)に依存するバルブ設計では、この差動膨張により、高温時にディスクがシートに対してバインドまたはジャムする可能性がある。オペレーターは、高温再生段階でバルブが完全に操作不能になり、バルブを循環させる前にシステムが冷却されるのを待つ必要が生じた事例を報告している。.

5.漏出

モルシーブスイッチングの高サイクル性は、バルブのステムパッキンに大きな負担をかけます。バルブが激しい温度変動にさらされながら何千回ものサイクルを繰り返すと、標準的なパッキン素材は劣化して体積を失い、シャフトに対するラジアル圧力を維持できなくなります。.

天然ガスや石油化学の用途では、この結果、揮発性有機化合物（VOC）が目に見えない形で大気中に漏れる、フュージティブエミッションが発生します。一度パッキンが破損すると、バルブは環境と安全上のハザードとなり、多くの場合、再パッキングのために計画外のシャットダウンが必要となります。.

6.流量制限と圧力降下

漏れにとどまらず、故障したバルブは流れを制限することもある。ベアリングの焼き付きや熱的な詰まりによってバルブが完全に開かない場合、そのバルブはパイプラインの永久的なチョークポイントとして機能します。このため、バルブを横切る圧力損失が増大し、上流のコンプレッサーは、必要な流量を維持するために、よりハードに働き、より多くのエネルギーを消費することを余儀なくされる。大規模なLNG操業では、複数の切替バルブの圧力損失がわずかに増加するだけでも、年間エネルギー損失が大きくなります。.

エンジニアリング・ザ・ソリューションマルチエクセントリック、メタルシート技術

すなわち、シール部分に軟質ポリマーを全く使用しないこと、摺動摩擦なしに閉じること、そして内部の可動部を研磨粉塵から保護することである。.

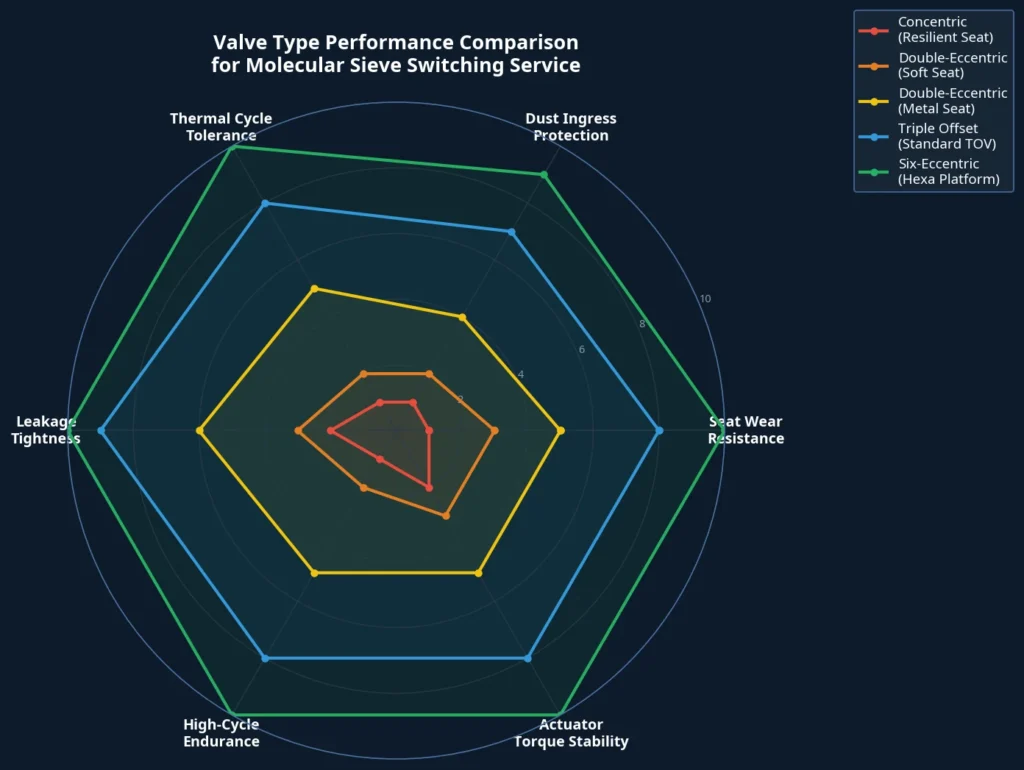

これらの要件は、先進的な多偏心形状、特にトリプルオフセットバルブ（TOV）や6偏心（Hexa）設計と特殊な過酷サービス改造の組み合わせを使用することを義務付けています。.

真のノンラビング・ジオメトリーの必要性

トリプルオフセットまたは6偏心バルブの基本的な利点は、カムのような閉鎖動作です。複数の平面でシャフトをオフセットし、円錐形のシーティングプロファイルを利用することで、ディスクはその全ストロークを通してシートから完全に外れます。接触は回転の最後の数分の一度でのみ起こり、接線方向の摺動がゼロの純粋な圧縮シール力を生み出します。.

摩擦がないため、研磨剤であるゼオライト粒子がシール面に粉砕されることはありません。ディスクは単にシートを押すだけで、ダブル・エセントリック設計を破壊する研磨摩耗を起こすことなく、タイトなシールを実現します。.

これらの形状が荷重分布と摩耗特性においてどのように異なるかについての詳細な分析については、以下の技術比較をご覧ください。 6偏心とトリプルオフセットバタフライバルブ.

耐摩耗性と耐熱性のためのハードフェーシング

ノン・ラビング形状は摺動摩耗を排除する一方で、シーリング面は高い圧縮荷重と高速ダスト粒子の衝撃に耐える必要があります。裸のステンレス鋼（一般的に316SS）は、このような環境には柔らかすぎ、変形やかじりを起こしやすい。.

モルシーブサービスでは、ディスクエッジとシートリングをハードフェーシングオーバーレイで保護する必要があります。ステライト6（コバルトクロム合金）は業界標準であり、優れた硬度（38～45HRC）を提供し、315℃の再生ピークをはるかに超える温度でも機械的特性を保持します。最も過酷な研磨環境では、熱溶射された炭化クロムが指定され、さらに高い硬度と粒子侵食に対する卓越した耐性を提供します。.

素材選びについて詳しくは、以下のガイドをご覧ください。 メタルシートバタフライバルブ.

ベアリング保護と空洞のない設計

粉塵の侵入に関連した壊滅的なトルク・スパイクを防ぐため、シビア・サービス・バタフライ弁は特定の内部防御を組み込まなければなりません。標準的なPTFEライニングまたはブロンズブッシングは、このような環境では急速に破損します。.

その代わりに、バルブは、高温と研磨環境の両方に耐えることができる固体の硬質ベアリング（多くの場合、ステライト製）を利用しなければなりません。さらに、これらのベアリングは、工学的に設計されたベアリングプロテクター（多くの場合、グラファイトまたは特殊な金属製ワイパーリング）によって保護されていなければなりません。.

さらに、シートのデザインは、ダストが溜まりやすい空洞を最小限に抑える必要があります。このような用途では、ラミネート・シールリング（金属とグラファイトを交互に積層したもの）よりも、ソリッド・シングルピース・メタル・シールリングの方がはるかに優れています。.

ハイサイクル・サービスにおける排ガス規制への対応

高サイクル条件下でのパッキン劣化に対処するため、バルブには活荷重パッキン・システムを装備する必要があります。これは、ベルビルスプリング（円錐形のスプリングワッシャー）を利用して、グラファイトパッキンリングに継続的な動圧を維持し、数千サイクルにわたる摩耗と熱圧密を補正します。.

モルシーブサービス用のバルブを指定する場合、エンジニアはISO 15848-1（逃散エミッションの国際規格）のCO3耐久クラスの認証を要求する必要があります。これは、バルブが2500回の機械的サイクルにわたって厳格なエミッション制限を維持する能力を検証するものです。.

これらの検査プロトコルについては、以下の概要をご覧ください。 バタフライバルブの漏出基準.

オートメーションの役割とアクチュエータのサイジング

どんなに優れた設計のバルブでも、間違ったアクチュエーターと組み合わせると故障してしまいます。モレキュラーシーブのサービスでは、アクチュエーターは流体による通常の動的トルクだけでなく、熱膨張や時間の経過に伴う潜在的な埃の蓄積によるブレークアウェイトルクの増加にも打ち勝たなければなりません。.

アクチュエーターは、このような最悪のシナリオを考慮して、余裕を持った大きさにしなければならない。さらに、作動速度を注意深く制御する必要がある。バルブが早く開きすぎると、圧力サージが発生したり、吸着床が流動化したりして、ゼオライトビーズ同士がぶつかり、さらに研磨粉塵が発生する可能性があります。逆に、閉まるのが遅すぎるバルブは、シート付近の高速流の期間を長くし、侵食摩耗のリスクを高めます。バルブと吸着剤層の両方の摩耗を最小限に抑えるスムーズで制御された運転を保証するために、油圧速度制御回路がしばしば採用されます。.

カーターバルブヘクサ・プラットフォームの優位性

カーターバルブでは、モレキュラーシーブの切り替えはバルブ耐久性の究極のテストの一つであると認識しています。当社の 超高圧トリプルオフセットバタフライバルブ このような用途で頻繁に使用されるヘキサは、メンテナンス間隔を最大化しようとする施設にとって、当社独自のシックス・エクセントリック（ヘキサ）・プラットフォームは明確な優位性を提供する。.

標準的なTOV設計よりもさらに偏心を導入することで、Hexaジオメトリーは接触経路を再形成し、シーリング荷重をシートの全周に均等に分散させます。この管理された荷重分布により、シーリングエッジでの局所的なピーク応力が低減され、バルブは局所的な摩耗や軽度の熱変形の影響を大幅に受けにくくなります。.

カーターヘキサバタフライバルブは、標準ステライト6ハードフェーシング、ソリッドベアリングプロテクター、およびライブロードエミッションパッキンと組み合わせることで、何千回もの過酷な熱サイクルにおいても安定したゼロリーク隔離（API 598 / ISO 5208 Rate A）を実現します。.

ケーススタディRSBVからヘキサへのアップグレード

ある大手天然ガス処理施設での最近の設置を考えてみよう。このプラントではこれまで、モレキュラーシーブの切り替えに24インチクラス600ライジングステムボールバルブ（RSBV）を使用していました。RSBVは十分な密閉性を備えていたものの、その巨大なサイズと重量（1つ5,000kgを超える）のためにメンテナンスが非常に困難で、重い吊り具を必要とし、メンテナンスのためのダウンタイムも長くなっていました。.

Carter Hexaプラットフォームにアップグレードすることで、この施設は同じゼロリーク性能とハイサイクル耐久性を達成しながら、60%以上の軽量化を実現しました。Hexaバルブのコンパクトな対面寸法は配管レイアウトを簡素化し、周辺インフラへの構造的負荷を軽減しました。2,000サイクルを超える2年間の連続運転後、Hexaバルブはルーチンテストでバブルタイトシャットオフを維持し、6偏心金属間設計の耐久性を実証しました。.

仕様チェックリスト：モルシーブバタフライバルブに求めるもの

以下の表は、モレキュラーシーブスイッチングサービス用にバタフライバルブを調達する際に指定すべき最小限の技術的要件をまとめたものである。これらの基準をすべて満たさないバルブは、この用途には不適当であると考えるべきである。.

プロセス・ライセンサーによっては、モル・シーブ技術に好ましいバルブ・タイプまたはベンダー資格リストを指定している場合があるため、このサービスのためにバルブを指定するエンジニアは、ライセンサーの推奨事項を確認することも推奨される。.

よくある質問

結論

モレキュラーシーブ脱水用のアイソレーションバルブを指定するには、プロセスの現実を認識する必要があります。.

同心・二重同心バタフライバルブは、シート材質に関係なく、その摺動接触と粉塵の侵入に対する脆弱性から、このような条件には基本的に不適合である。ライジングステムボールバルブは、重く高価ではあるが、依然として有効なオプションであるが、最新のマルチ同心バタフライバルブは、性能、設置面積、コストの優れたバランスを提供する。.

真のノンラビング形状、包括的なハードフェーシング、ソリッドベアリング保護、ライブロードパッキンにこだわることで、エンジニアは、信頼性の高いゼロリークのスイッチングを提供し、水分のブレークスルーによる壊滅的なコストから極低温熱交換器と下流の触媒を保護するクォーターターンバルブを指定することができます。.

参考文献

[1] “モレキュラーシーブ用バルブ,” バルブワールド, 2020年1月.

[2] “モレキュラーシーブス,” シグマアルドリッチ技術記事.

[3] “モルシーブ・ドライヤー・プロセスの課題と解決策,” デジタル精製, 2023年6月.

[4] “トリプルオフセットバルブとモレキュラーシーブ吸着アプリケーション,” エマソン・オートメーションのエキスパート, 2018年4月.

[5] “粒子径の縮小とサイズ分離,” クリニカル・ゲート, 2015年2月.

[6] “バタフライバルブシートへの温度の影響,” TFWバルブ, 2025年11月.

[7] “同心バタフライバルブの限界,” BDSJFM, 2023年11月.

[8] “モレキュラーシーブ切替バルブのベストプラクティス、,” エマソン出願速報, 2021.

[9] “モレキュラーシーブセールス速報,” スコアバルブ, 2018年3月.

[10] “バタフライバルブの漏出基準,” カーターバルブ, 2026年3月.

[11] “モレキュラーシーブ脱水用バネッサ・トリプルオフセットバルブソリューション,” スパルタン制御アプリケーションノート.

[12] “モレキュラーシーブプロセス用バルブソリューション,” ブレイ申込ガイド.

[13] “シックスエキセントリックとトリプルオフセットバタフライバルブ,” カーターバルブ, 2026年2月.

[14] “ISO 15848-1：工業用バルブ-漏出エミッションの測定，試験及び認定手順,” 国際標準化機構.
