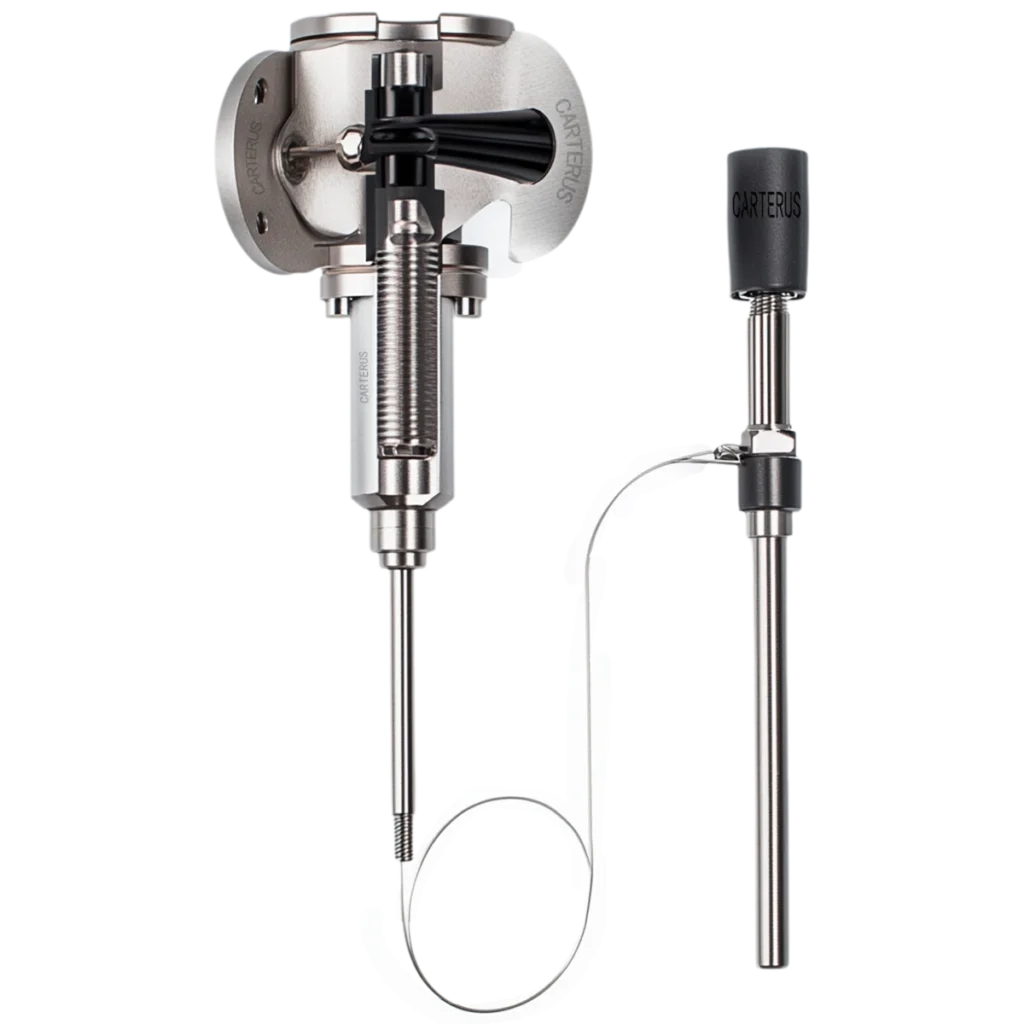

Selbsttätiger 3-Wege-Temperaturregler

CDR-TR73

Selbsttätiger 3-Wege-Temperaturregler

Eine All-in-One-Temperaturregelungslösung, die die Leistung des geschlossenen Kreislaufs ohne externe Energie optimiert.

Motorkühlung
Schmieröl-Systeme
Wärmetauscher
Warmwasserzirkulation

CDR-TR73

Warum das CDR-TR73?

Drei-in-Eins-Lösung: Integriert ein Regelventil, einen Sensor und ein Steuergerät in einer Einheit, was den Systementwurf vereinfacht und die Komplexität der Installation sowie die Wartungskosten reduziert.
Konstante Durchflussmenge: Die einzigartige Misch-/Verteilerfunktion sorgt für eine konstante Gesamtdurchflussmenge im System und damit für eine stabile Kühlung von Kerngeräten wie Motoren.
Robust und langlebig: Eine robuste Struktur, die für Umgebungen mit starken Vibrationen ausgelegt ist, sorgt für eine langfristige, zuverlässige Temperaturregelung auch unter rauen Betriebsbedingungen.

Material	EN-JL1040 (Gusseisen) EN-JS1049 (Sphäroguss) 1.0619+N (Kohlenstoffstahl) 1.4408 (Rostfreier Stahl)
Temperatur	-10°C bis 300°C (14°F bis 572°F) für die Modelle 12773, 22773, 23773, 35773, 55773 -10°C bis 180°C (14°F bis 356°F) für die Modelle 12774, 22774, 23774, 35774, 55774
Druck	PN 16 / Klasse 150 (16 bar / 150 PSI) PN 25 / Klasse 300 (25 bar / 300 PSI) PN 40 / Klasse 300 (40 bar / 300 PSI)
Verbindung	Flansch
NPS	1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″
DN	15, 20, 25, 32, 40, 50, 65, 80, 100
Mittel	Flüssigkeiten, Luft und Dampf

Wesentliche Merkmale

Selbsttätige 3-Wege-Temperaturregelung
Integriert Misch- und Umleitungsfunktionen in einem einzigen Ventilkörper und ermöglicht so eine präzise Temperaturregelung ohne externe Stromversorgung.
Mechanische All-in-One-Lösung
Kombiniert Steuerventil, Temperaturfühler und Regelmechanismus in einer kompakten Einheit und vereinfacht so den Systementwurf und die Installation.
Konstante Gesamtdurchflusskontrolle
Die Misch-/Verteilerkonfiguration sorgt für eine konstante Gesamtdurchflussmenge im System und gewährleistet eine stabile Kühl- oder Heizleistung.
Ideal für Closed-Loop-Systeme
Optimiert für Motorkühlung, Schmierölsysteme, Wärmetauscher und Heißwasserkreislaufanwendungen.
Vollständig mechanischer Betrieb
Keine Elektrizität oder Verkabelung erforderlich. Das Thermoelement moduliert die Ventilstellung direkt in Abhängigkeit von der Prozesstemperatur.
Robuste und vibrationsresistente Konstruktion
Entwickelt für Umgebungen mit hohen Vibrationen, um eine langfristige Zuverlässigkeit unter anspruchsvollen industriellen Bedingungen zu gewährleisten.
Zahlreiche Materialoptionen
Erhältlich in Gusseisen (EN-JL1040), Sphäroguss (EN-JS1049), Kohlenstoffstahl (1.0619+N) und Edelstahl (1.4408) für unterschiedliche Medien und Betriebsbedingungen.
Flexible Temperaturbereiche
- -10°C bis 300°C (14°F bis 572°F) für die Modelle 12773, 22773, 23773, 35773, 55773
- -10°C bis 180°C (14°F bis 356°F) für die Modelle 12774, 22774, 23774, 35774, 55774
Mehrere Druckstufen
Verfügbar in PN16, PN25, und PN40 / Klasse 150-300, und erfüllen verschiedene industrielle Druckanforderungen.
Standard-Flanschanschlüsse
Flanschanschlüsse für eine sichere und zuverlässige Integration in Rohrleitungssysteme.
Kompakter Größenbereich
Größen von 1/2” bis 4” (DN 15-100) für mittlere und kleine Industrieanlagen.
Kompatibel mit verschiedenen Medien
Geeignet für Anwendungen mit Flüssigkeiten, Luft und Dampf.
Wartungsarme Struktur
Die einfache mechanische Konstruktion reduziert den Wartungsbedarf und senkt die Betriebskosten über die gesamte Lebensdauer.
